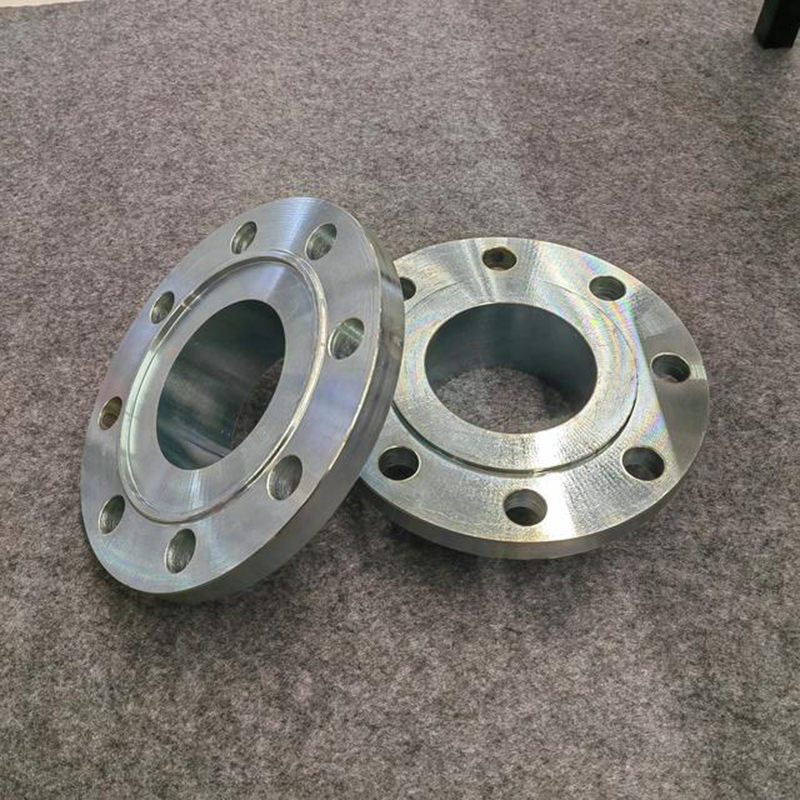

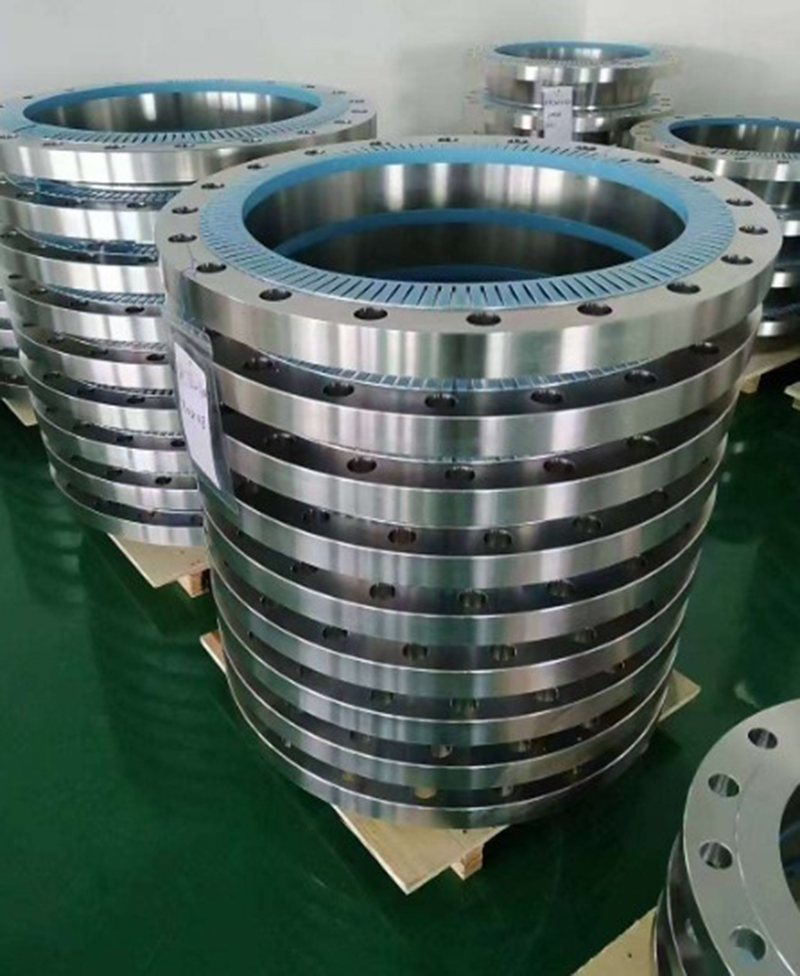

대구경 고압 단조 플랜지

대구경 고압 단조 플랜지는 고압 배관 시스템에 사용되는 핵심 부품으로, 일반적으로 배관, 밸브, 펌프 또는 기타 장비를 연결하여 시스템의 밀폐성과 안전성을 보장합니다. “대구경” 및 “고압” 특성으로 인해 이러한 플랜지는 고강도, 내식성 및 내열성이 요구되며 석유, 천연 가스, 화학, 전력 등 산업 분야에서 널리 사용됩니다.

주요 특징:

1. 재료: 일반적으로 탄소강, 스테인리스강, 합금강(예: A105, A182 F316/F304, 20# 강, 16Mn 등)이 사용되며, 고압 및 부식성 매체에 대응하기 위해 사용 환경에 적합한 재료를 선택합니다.
2. 제조 공정: 단조 공정은 플랜지의 강도와 인성을 높여줍니다. 주조 플랜지에 비해 단조 플랜지의 내부 조직이 더 치밀하여 고압 환경에 적합합니다. 제조 과정은 일반적으로 단조, 열처리, 기계 가공 및 검사를 포함합니다.
3. 규격 및 표준:
   • 대구경 범위: 일반적으로 직경이 DN600(24인치)보다 큰 플랜지를 의미합니다.
   • 압력 등급: ASME 표준에 따라 Class 600, 900, 1500, 2500 등 고압 등급 또는 EN 표준에 따라 PN100, PN160 등이 일반적입니다.
   • 표준: 일반적인 표준으로는 ASME B16.5, B16.47, API 605, EN 1092-1, GB/T 9112 등이 있습니다.

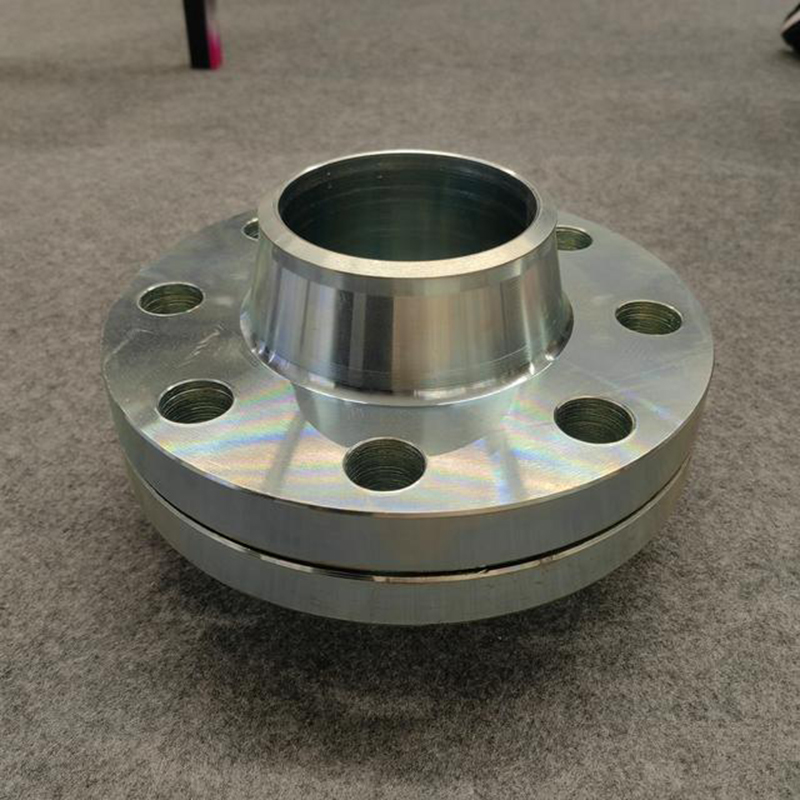

4. 유형: 맞대기 용접 플랜지, 소켓 용접 플랜지, 블라인드 플랜지, 슬립온 플랜지 등이 있으며, 그중 맞대기 용접 플랜지(Weld Neck Flange)는 구조상 고압 환경에 적합하여 비교적 일반적입니다.
5. 응용: 고압 증기 배관, 오일 및 가스 이송 배관, 정유 및 화학 설비, 원자력 설비 등에 사용되며, 플랜지는 극한의 압력과 온도를 견딜 수 있어야 합니다.

설계 및 선택 요점:

• 압력-온도 등급: 배관 시스템의 작동 압력과 온도에 따라 적절한 플랜지 등급을 선택합니다.
• 밀봉면 유형: 일반적인 밀봉면으로는 평면(FF), 돌출면(RF), 암수면(MFM), 링 조인트면(RTJ)이 있으며, RTJ는 더 높은 압력 환경에 적합합니다.
• 크기 및 호환성: 대구경 플랜지의 크기는 배관 외경 및 벽 두께와 일치해야 연결이 견고합니다.
• 방부 및 내구성: 부식성 환경에서는 방부 코팅을 추가하거나 스테인리스강 또는 니켈 기반 합금과 같은 내식성 재료를 선택할 수 있습니다.

시장 및 공급업체:

중국은 전 세계 대구경 고압 단조 플랜지의 주요 생산국 중 하나이며, 허베이, 산시, 장쑤 등지에 많은 전문 제조업체가 있습니다. 구매 시 공급업체의 자격(예: ISO 9001, API 인증), 생산 능력 및 제품 품질 검사(예: 초음파 탐상, 압력 테스트)에 주의해야 합니다.

최근 동향:

• 기술 발전: 첨단 단조 기술과 비파괴 검사 기술의 발전으로 대구경 고압 플랜지의 품질과 정밀도가 지속적으로 향상되고 있습니다.
• 환경 보호 및 에너지 절약: 일부 제조업체는 친환경 산업 요구 사항을 충족하기 위해 보다 친환경적인 재료와 생산 공정을 채택하기 시작했습니다.
• 맞춤형 요구: 특수한 작동 조건(예: 초고압, 초저온)에 대한 맞춤형 설계 요구가 증가하고 있습니다.
