궤도 교통 관로 매립형 하펜 채널

궤도 교통 관로 매립형 하펜 채널(Hafen Channel)은 궤도 교통 종합 관로 또는 지하철 역사 구조 시공 시, 미리 매립하는 강철 재질의 홈형 연결 부품을 의미하며, 파이프, 케이블 트레이, 설비 지지대 또는 기타 부속 시설을 고정하는 데 사용됩니다. 높은 강도, 조절 가능성 및 시공 편의성으로 인해 궤도 교통의 기전 설치 및 배선 고정에 널리 사용됩니다.

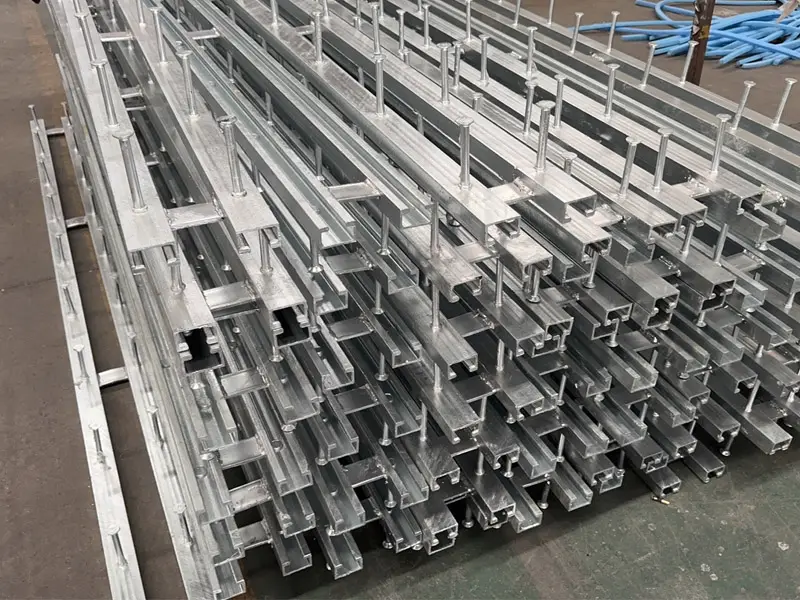

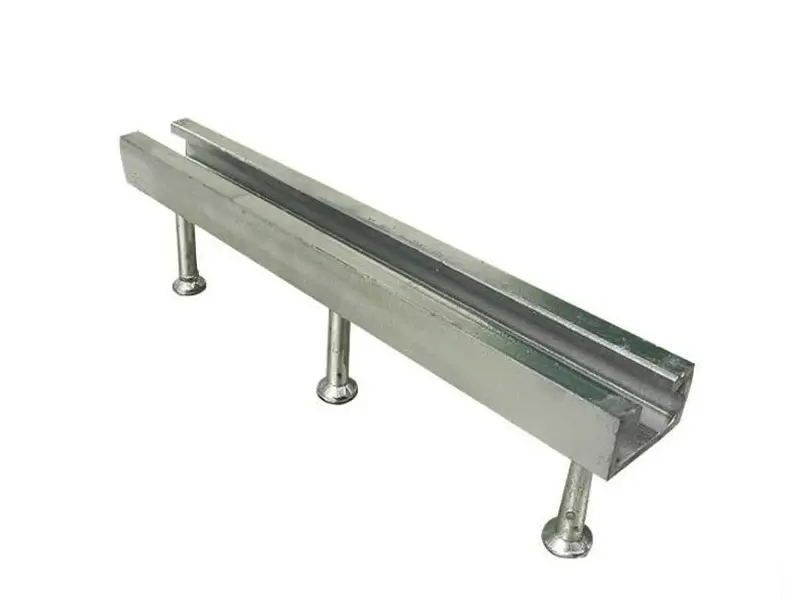

하펜 채널은 톱니 모양의 홈이 있는 C형 강철 부재로, 일반적으로 열간 압연 또는 냉간 압연 강판으로 제작되며, 표면은 용융 아연 도금 또는 스테인리스강 재질로 되어 있으며, 내부에 T형 볼트 또는 전용 앵커 철근이 내장되어 콘크리트 구조와 견고하게 연결됩니다. 매립형 하펜 채널은 콘크리트 타설 전에 거푸집 내부에 설치되며, 타설 후 구조와 일체화됩니다.


하펜 채널의 구조 및 재료

• 구조 구성：

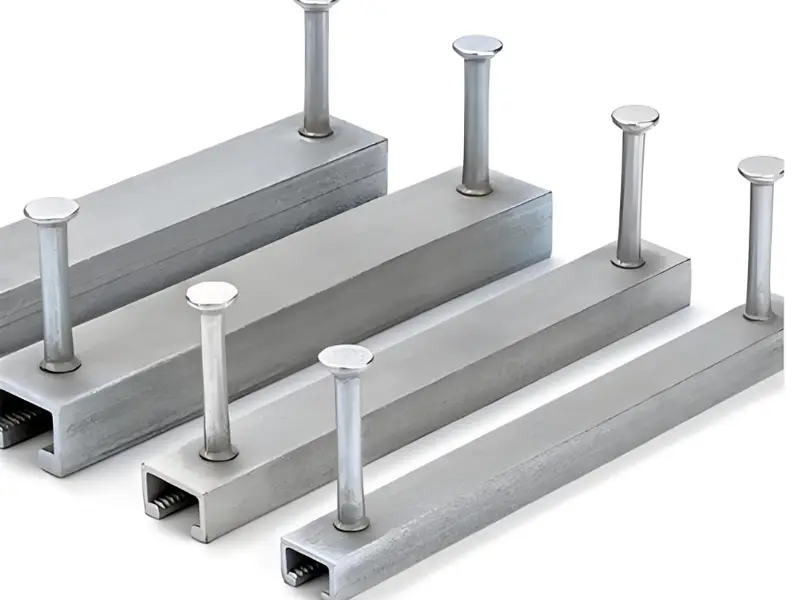

  • 채널 본체：C형 강철 채널, 일반적인 규격은 40×22mm, 50×30mm 등이며, 내부 플랜지 또는 톱니 디자인으로 T형 볼트의 결합력을 강화합니다.
  • 앵커 철근：채널 본체 뒷면에 용접(일반적으로 L형 또는 파형 철근)되어 콘크리트와의 앵커력을 확보하며, 앵커 철근 직경은 일반적으로 8-12mm입니다.
  • T형 볼트：채널 본체와 함께 사용되며, 볼트 머리가 채널 내부에 삽입되고, 너트로 외부 부재를 고정하며, 규격은 M12, M16 등입니다.
  • 충전재：타설 전에 발포 스트립 또는 플라스틱 덮개로 채널 내부를 채워 콘크리트가 스며드는 것을 방지합니다.
• 재료 요구 사항：
  • 채널 본체：Q235 또는 Q355 강철, 표면 용융 아연 도금(도금 두께≥55μm) 또는 스테인리스강(304/316), 《강철 구조물 부식 방지 기술 규범》(GB/T 25119-2010)에 부합해야 합니다.
  • 앵커 철근：HPB300 또는 HRB400 철근, 용접은 《강철 구조물 용접 규범》(GB50661-2011)에 부합해야 합니다.
  • 내하력：설계 하중(예: 5kN-50kN/미터)에 따라 적합한 채널 유형과 볼트를 선택합니다.
