지하철 배관 조합식 지지대

가공 제조업체

지하철 배관 조합식 지지대는 지하철 공사에서 배관, 케이블, 덕트 등 기계 설비를 지지하고 고정하는 데 사용되는 모듈형 지지 시스템입니다.

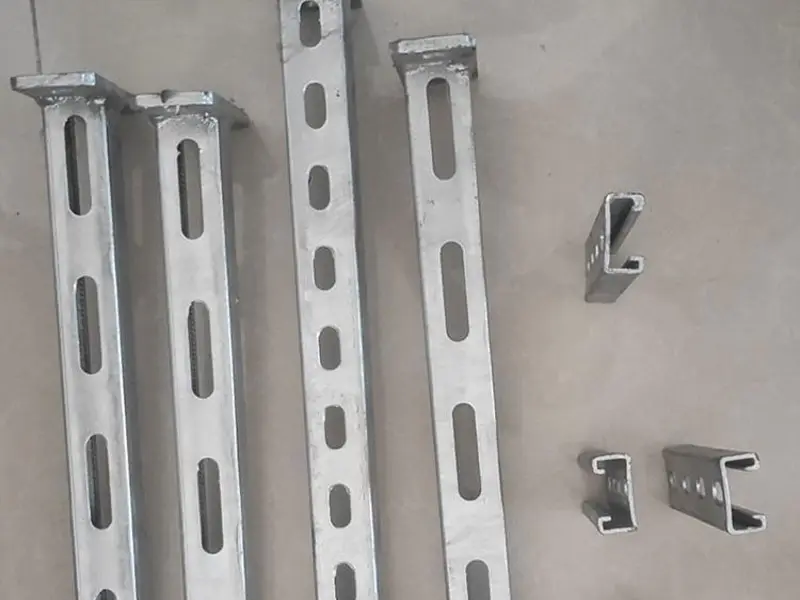

모듈식 설계: 표준화된 부품(예: 기둥, 가로보, 지지점, 고정 장치 등)으로 구성되어 유연하게 조립하고 조정할 수 있어 다양한 배관 레이아웃 및 크기 요구 사항에 적응하고 현장 가공을 줄입니다.
용접 불필요: 볼트, 너트 등 연결 부품을 사용하여 용접 및 기계적 드릴링을 피하고 시공 난이도와 비용을 줄이며 분해 및 유지 보수가 용이합니다.
높은 적응성: 다양한 배관 유형(급수, 배수, 전력 등)을 지원하며 공간 및 하중 요구 사항에 따라 높이, 간격 및 각도를 조정하여 좁은 공간의 배선 문제를 해결합니다.

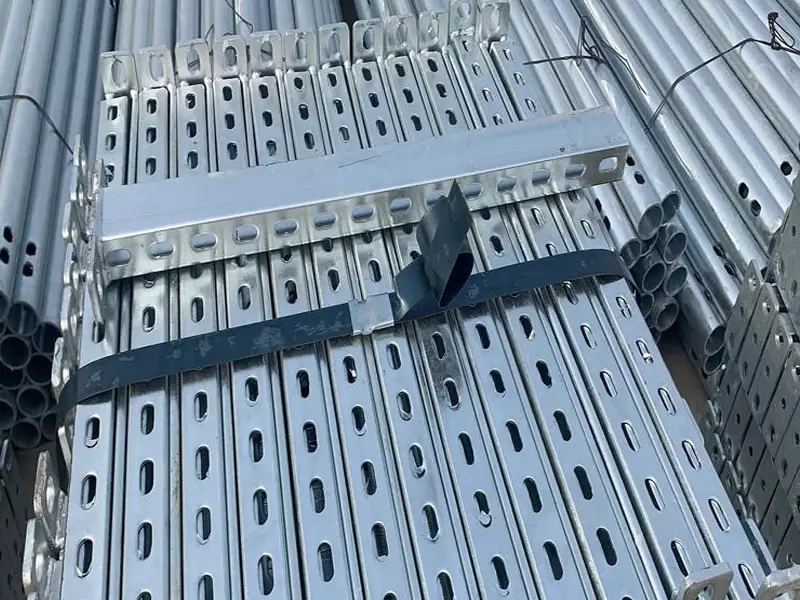

내구성과 안정성: 지지대 재료는 일반적으로 부식 방지 처리(예: 용융 아연 도금 또는 에폭시 코팅)를 거쳐 지하철 환경의 고온, 고습 또는 부식성 가스에 저항하여 장기적인 안정성을 보장합니다.
진동 감쇠 및 방진: 일부 지지대에는 진동 감쇠 패드 또는 탄성 재료가 장착되어 배관 작동 중 진동과 소음을 줄이고 시스템 안전성을 향상시킵니다.

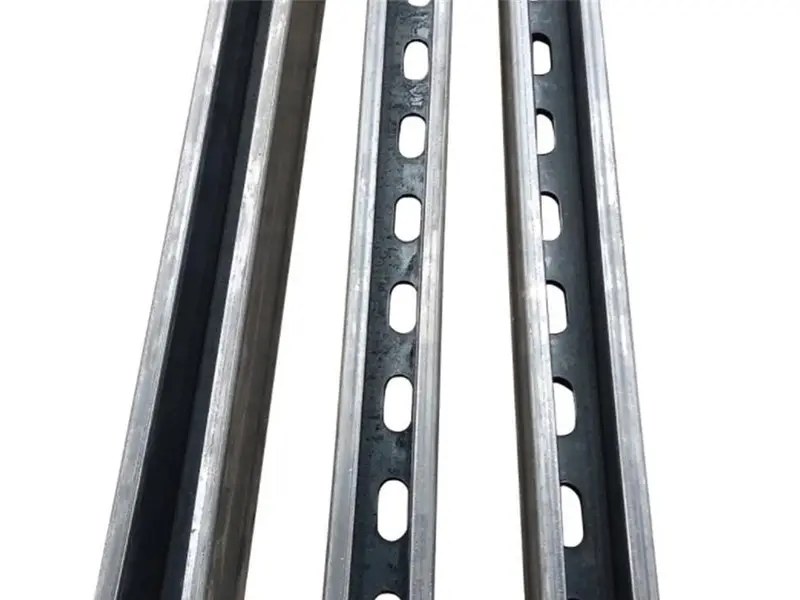

선택 및 최적화: 설계 시 배관 무게, 유체 압력, 열팽창 등 요소를 고려하여 적절한 지지대 간격(예: 2m 또는 1.5m) 및 재료(예: 에폭시 코팅 채널 강철)를 선택해야 합니다.
BIM 기술 적용: BIM 기술을 통해 레이아웃 및 사전 제작 가공을 수행하여 부품의 정확성을 보장하고 현장에서 조립만 하면 되므로 시공 효율성이 향상됩니다.
설치 및 검증: 설치 후 토털 스테이션, 레벨기를 사용하여 지지대의 수평 및 수직도를 조정하고 과부하 테스트(일반적으로 총 질량의 2배로 테스트)를 수행하여 내하력이 기준에 도달하는지 확인합니다.
시공 순서: 먼저 종합 지지대를 설치한 다음 배관 방향과 층에 따라 배관을 배치(위에서 아래로, 안쪽에서 바깥쪽으로)하여 단단히 고정되었는지 확인합니다.

지하철역: 종합 배관 라인(예: 환기, 급배수, 전력 케이블 등)을 고정하고 공간 활용도를 최적화하며 복잡한 환경에 적응하는 데 사용됩니다.
도시 철도 교통: 신규, 확장 또는 개조되는 지하철 공사에 적합하며 다른 철도 교통 프로젝트에도 참고하여 사용할 수 있습니다.
기타 산업: 석유화학, 전력, 건축 등 분야에서 유연성과 경제성으로 인해 널리 사용됩니다.
