싱글 비트 볼라드란 무엇인가

싱글 비트 볼라드(Single Bitt Bollard)는 선박 계류에 사용되는 고정 장치로, 일반적으로 부두, 항구 또는 선박 갑판에 설치되어 계류 로프 또는 케이블을 고정하여 선박이 정박 시 안정적으로 유지되도록 합니다.

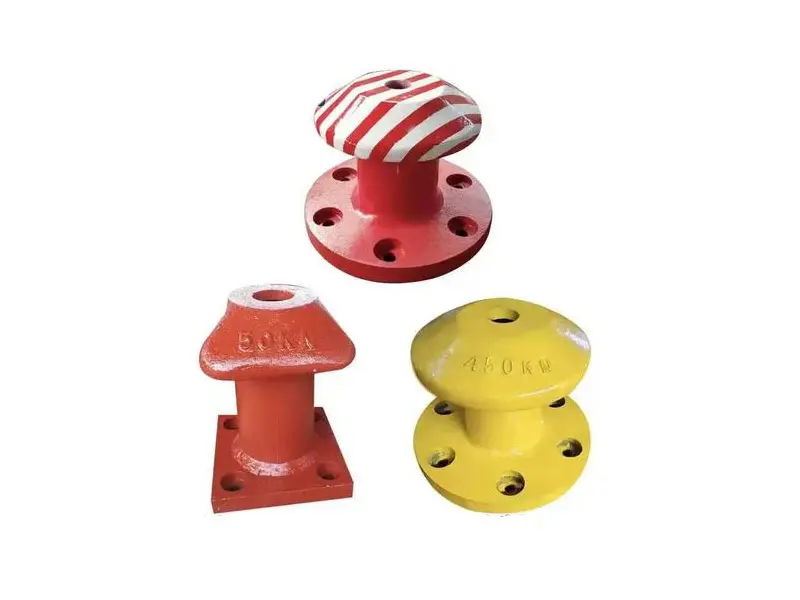

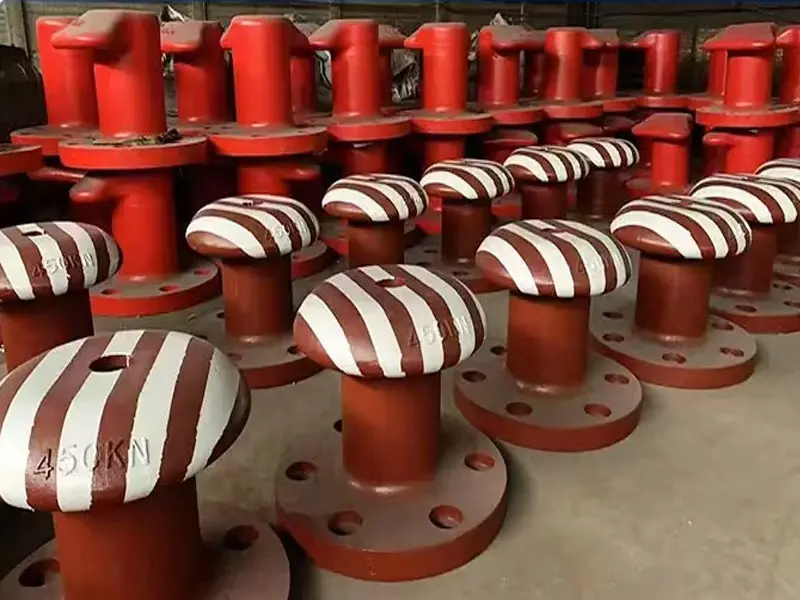

싱글 비트 볼라드는 단일 수직 기둥 구조의 계류 장비로, 상단은 일반적으로 약간 두껍거나 플랜지가 있어 로프를 감고 고정하기 쉽습니다(예: “8자형” 또는 “올가미” 방식). 볼트로 받침대에 고정되어 선박에 앵커 포인트를 제공하고 바람, 파도, 조수 등의 외부 힘에 저항합니다.

주요 특징

• 구조: 단일 원통형 기둥, 상단은 두껍거나 플랜지가 있어 로프가 미끄러지는 것을 방지합니다.
• 하중 용량: 설계에 따라 10톤에서 200톤까지, 일부는 400톤까지 가능하며 다양한 톤수의 선박에 적합합니다.
• 로프 각도: 가파른 각도(수직 ±45°, 수평 0~180°)에 적합하며, 특히 조수 간만의 차가 큰(wide tidal range) 환경에 적합합니다.
• 설치: 4~8개의 볼트(M24~M56)를 통해 부두 또는 갑판에 고정되며, 안정성을 높이기 위해 일부는 콘크리트로 채워집니다.
• 재료: 일반적으로 구상 흑연 주철(Ductile Cast Iron, 예: QT450-10), 주강(Cast Steel, 예: ASTM A27) 또는 스테인리스강이 사용되며, 표면은 일반적으로 해수 부식을 방지하기 위해 에폭시 코팅 또는 용융 아연 도금이 적용됩니다.

응용 분야

• 항구 및 부두: 컨테이너 부두, 벌크 화물 부두, 석유 및 가스 부두 등에 사용되어 화물선, 유조선 등을 고정합니다.
• 선박 갑판: 선박 내 계류(예: 선박 병렬 계류) 또는 장비 고정에 사용됩니다.
• 특수 환경: 조수 간만의 차가 큰 해안 항구 또는 높은 각도의 로프가 필요한 정박지에 적합합니다.

장단점

• 장점:
  • 구조가 간단하여 제조 및 설치가 용이합니다.
  • 여러 개의 로프(용량에 따라) 및 가파른 각도에 적합하며 적응성이 뛰어납니다.
  • 비용이 상대적으로 저렴하여 다양한 정박지 유형에 적합합니다.
• 단점:
  • 더블 비트 볼라드(Double Bitt) 또는 T형 볼라드(T-Head)에 비해 높은 각도 하중에서의 안정성이 약간 떨어집니다.
  • 부식 또는 풀림을 방지하기 위해 볼트 및 표면 코팅을 정기적으로 점검해야 합니다.

유사 장비와의 차이점

• 더블 비트 볼라드(Double Bitt Bollard): 두 개의 기둥이 있어 더 높은 하중 또는 여러 개의 로프 고정에 적합하며 안정성이 더 강합니다.
• T형 볼라드(T-Head Bollard): 상단이 T자형으로 되어 있어 중형 선박 또는 고강도 계류에 적합합니다.
• 퀵 릴리스 후크(Quick Release Hook): 로프를 빠르게 해제하는 데 사용되며 빈번한 정박에 적합합니다.
